מק"ט: 2046

התקן TWINS כבילה וספרינקלר "1 . ".5 1 למניעת טעות החלפה בין התקנים בממ"ד באותו שרוול מאושר פקע"ר ההתקן היחידי לכל רוחב קיר, לכבילה, ספרנקלק, צנרת מיזוג אומגוון קטרים של צינורות

TWINS "תאומים" התקן אחד בשרוול מתכוונן לשני ישומים למניעת החלפה בין התקנים בממ"ד

אחת הבעיות הנפוצות ביותר באתרים היא החלפה בין שני התקנים המורכבים בין הטפסות הגורמת לפתיחת ההתקנים בממ"ד אחרי טיח. למרות שבהתקני אלקטריקט טופ כבילה / ספרינקלר המכלול הפנימי ניתן להחלפת בין התקן להתקן. בכל זאת צריך לפתוח את ההתקנים למציאת המכלול הנכון.

התקן אלקטריקט טופ ספרינקלר מגיע באטם חרושתי עם קדח לצינור ספרינקלר "1.

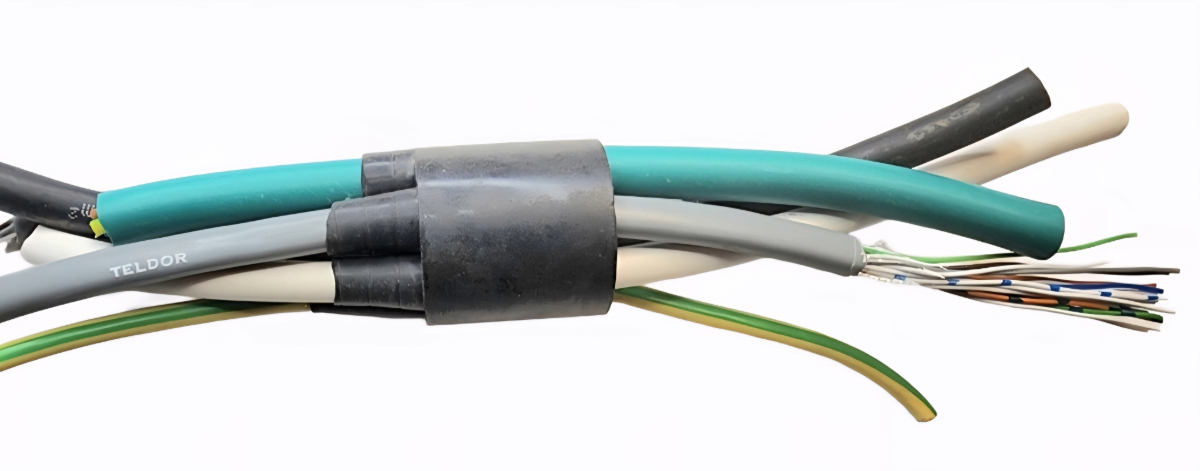

התקן אלקטריקט טופ כבילה מגיע באטם חרושתי שבתוכו אטם השלמה לכבילה הכולל פטמות אטומות. כנגד דליפה בממ"ד. מק"ט 1022
בבחירת ההתקן למעבר צנרת מזגן כל מה שמשתנה הנו האטם פטמות הפנימי במיועד למגוון צינורות או חשמל למזגן מק"ט 1023.
במידה ובוצעה החלפה בין התקנים ספרינקלר לכבילה (שבדרך כלל אינו נפתח למעבר כבלי חשמל או תקשורת) משם תהיה דליפת אויר. חובה לפתוח את ההתקנים להחלפה בין המכלולים הפנמים.

לאור ריבוי ההחלפות בין התקנים כל פתרון שניסינו למניעת התופעה כגון:

צביעת השרוול האחורי (המתכוונן) בצבע שונה לכבילה ובצבע אחר לספרינקלר לא הואיל ועדין קיימת תופעת החלפה בין התקנים.
התופעה חמורה הרבה יותר בעירוב התקנים של שתי חברות שונות או אפילו של אותה חברה ובאותו ממ"ד ששרוול ההתקן שונה. תופעה המאלצת חציבה.

תאומים (TWINS)

התקן מאושר פקע"ר המגיע כהתקן כבילה (אטום לבדיקת הממ"ד) ומורכב בממ"ד ללא חשיבות במיקום התקן כבילה או ספרינקלר.

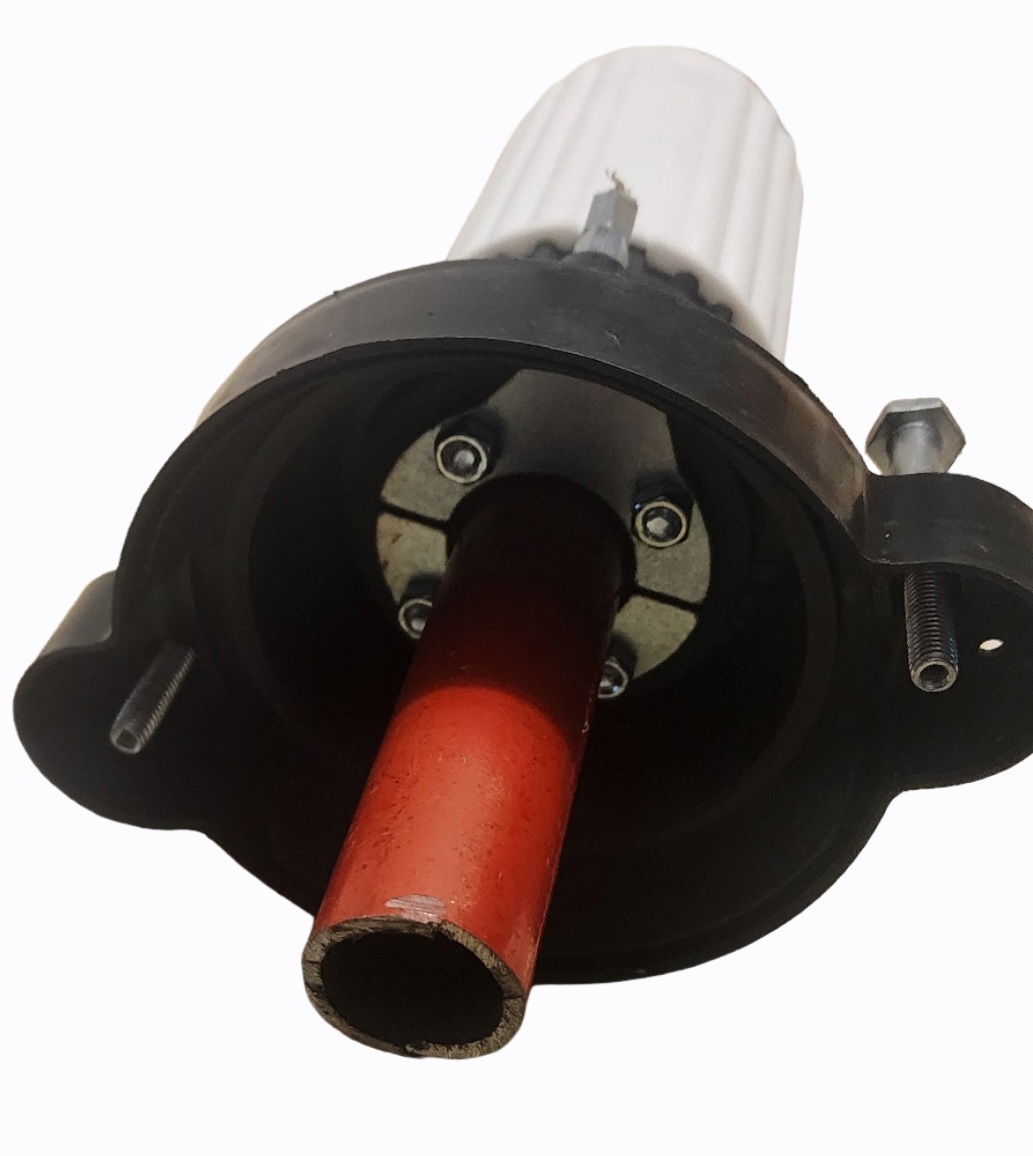

בזמן הרכבת צינור הספרינקלר מתקין הספרינקלר, יפתח את ההתקן וישליך את אטם השלמה לכבילה הנמצא במרכז האטם החרושתי ואוטם את ההתקן בפני דליפה, ויעביר דרך את צינור ספרינקלר " .

ההתקן אינו מונע להעביר צינור ספרינקלר "1.5 (בהחלפת האטם הראשי) הואיל והוא מתאים למעבר מגוון קוטרים של צינורות "2, "1.5, ".11/4 , "1, ועד 2 צינורות "1/2 למים חמים קרים באותו שרוול.

אישור פקע"ר להורדה כולל 2 אישורים שונים לכבילה או ספרינקלר.

(להתקנה עצמית)

הערה חשובה להתקנת כל אטם חרושתי למעבר צינור ספרינקלר !!!

במספר פרוייקטים נתקלנו בדליפה שנבעה מהתקנת האטם מתוך הממ"ד במעבר צינור הספרינקלר מהמבואה לממ"ד.

התברר שהתקלה נבעה מכמה סיבות עיקריות שאינן קשורות לאטם החרושתי או לשרוול המעבר:

1. אי סגירת 4 ברגי ההידוק חזק או לא בהצלבה, או בסגירה פעם אחת ולא פעם שנייה .

2. צינור הספרינקלר הנכנס לממ"ד עוגן לפני סגירת 4 ברגי ההידוק ע"י חבקים ייעודיים. הן מחוץ לממ"ד, והן בתוך הממ"ד. הואיל וצינור המתזים נכנס לתוך הממ"ד מהמבואה בחיבור זוויתי של 90 מעלות. קורה לא אחת שכניסת הצינור לממ"ד אינה ב 90 מעלות והצינור נכנס בזווית שקבע צינור ההזנה הראשי, כלומר: נכנס עקום. עיגון הצינור הן מחוץ לממ"ד והן מפנים הממ"ד יקבע סופית את זווית הכניסה ומעבר הצינור בתוך האטם החרושתי.

3. סגירת 4 ברגי האיטום שבאטם לא מסוגלת לישר את הצינור ויווצרו מרווחים בין האטם החרושתי לבין צינור המתזים. משם תהיה דליפה שתאלץ לשחרר את צינור המתזים מהעגינה שלו קודם לסגירת האטם החרושתי ורק לאחר מכן לעגן את הצינור למקומו או: לעגן שנית את הצינור במקומו וכפי שהוא נמצא במרכז האטם ללא לחץ מכאני על דופן האטם.

המלצה חמה: יש להנחות (פתיחת מלאכה) את אנשי המקצוע (מתקיני המתזים) על נוהל עבודה תקין או לחילופין ליצור קשר עם מחלקת השרות של אלקטריקט בע"מ ונענה ברצון לכל שאלה.

2. בסגירת 4 ברגי ההידוק יש לעשות שימוש בבוקסה 11 מ"מ ארוכה ולהמתין מספר שניות ולחזור על הפעולה לאחר שהאטם החרושתי התכווץ על צינור הספרינקלר והתרחב לצדדים.

3. בהתקנים הכוללים שרוול כגון: התקן "תאומים" יש לסגור את 2 הברגים משני צידי האטם (אוזני האטם) ורק לאחר מכן לסגור בהצלבה את 4 ברגי ההידוק של האטם.

תודה חזן יעקב

מנכ"ל
