אטם 102.5 מ"מ עם אוזניים מאושר פקע"ר להתקנה פנימית בממ"ד
אטם 102.5 לצינור ספרינקלר אוזנים (ערום) לשרוול "4 ביציקת הבטון לצינור "1 "1.5 התקנה משני צידי קיר הממ"ד
אטם חרושתי בקוטר 102.5 מ"מ לצינור ספרינקלר לשרוול "4 ביציקת הבטון בממ"ד. לאטם שרוול פנימי (לתלישה) המקטין את קוטר הצינור העובר מ "15 לקוטר "1. מאושר פקע"ר להתקנה מצידו הפנימי באמצעות 2 ברגי מיתד (ג'מבו) 5/16 קושי 8.8 בקיר חיצוני של מרחב מוגן אין צורך בברגי מיטד.
ניתן להוסיף אטמים משלימים לכבילה מק"ט 1022, למזגן (מק"ט 1023) ולהפוך את האטם למעבר כבילה או מזגן.
הערה חשובה להתקנת כל אטם חרושתי למעבר צינור ספרינקלר !!!
במספר פרוייקטים נתקלנו בדליפה שנבעה מהתקנת האטם מתוך הממ"ד במעבר צינור הספרינקלר מהמבואה לממ"ד.
התברר שהתקלה נבעה מכמה סיבות עיקריות שאינן קשורות לאטם החרושתי או לשרוול המעבר:
1. אי סגירת 4 ברגי ההידוק חזק או לא בהצלבה, או בסגירה פעם אחת ולא פעם שנייה .
2. צינור הספרינקלר הנכנס לממ"ד עוגן לפני סגירת 4 ברגי ההידוק ע"י חבקים ייעודיים. הן מחוץ לממ"ד, והן בתוך הממ"ד. הואיל וצינור המתזים נכנס לתוך הממ"ד מהמבואה בחיבור זוויתי של 90 מעלות. קורה לא אחת שכניסת הצינור לממ"ד אינה ב 90 מעלות והצינור נכנס בזווית שקבע צינור ההזנה הראשי, כלומר: נכנס עקום. עיגון הצינור הן מחוץ לממ"ד והן מפנים הממ"ד יקבע סופית את זווית הכניסה ומעבר הצינור בתוך האטם החרושתי.
3. סגירת 4 ברגי האיטום שבאטם לא מסוגלת לישר את הצינור ויווצרו מרווחים בין האטם החרושתי לבין צינור המתזים. משם תהיה דליפה שתאלץ לשחרר את צינור המתזים מהעגינה שלו קודם לסגירת האטם החרושתי ורק לאחר מכן לעגן את הצינור למקומו או: לעגן שנית את הצינור במקומו וכפי שהוא נמצא במרכז האטם ללא לחץ מכאני על דופן האטם.
המלצה חמה: יש להנחות (פתיחת מלאכה) את אנשי המקצוע (מתקיני המתזים) על נוהל עבודה תקין או לחילופין ליצור קשר עם מחלקת השרות של אלקטריקט בע"מ ונענה ברצון לכל שאלה.
2. בסגירת 4 ברגי ההידוק יש לעשות שימוש בבוקסה 11 מ"מ ארוכה ולהמתין מספר שניות ולחזור על הפעולה לאחר שהאטם החרושתי התכווץ על צינור הספרינקלר והתרחב לצדדים.
3. בהתקנים הכוללים שרוול כגון: התקן "תאומים" יש לסגור את 2 הברגים משני צידי האטם (אוזני האטם) ורק לאחר מכן לסגור בהצלבה את 4 ברגי ההידוק של האטם.
תודה חזן יעקב
מנכ"ל

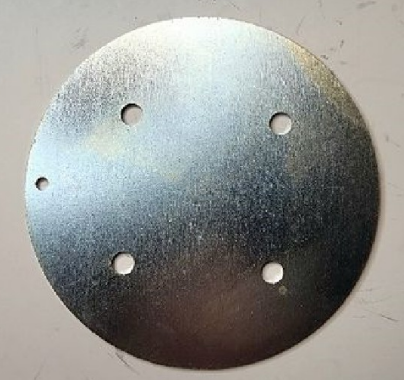

ש באטם לאטום של מעבר ללא מעבר צינור ספרינקלר יש להוסיף משטח מגן הדף לקבלת איטום והגנה בפני הדף גבוה. (מק"ט 1045).
-
אטם חרושתי עם אוזנים -
אטם השלמה פנימי לכבילה -
אטם השלמה פנימי למזגן
אישור פיקוד העורף
