מק"ט: 2800

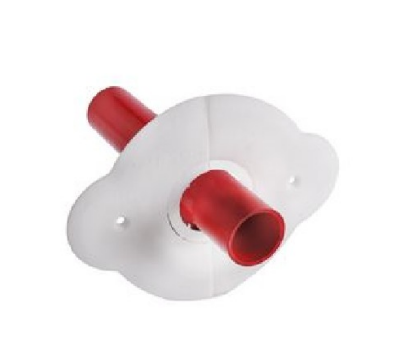

אטם חרושתי בשרוול מתכונן (ליציקה בבטון) לצינור ספרינקלר "1

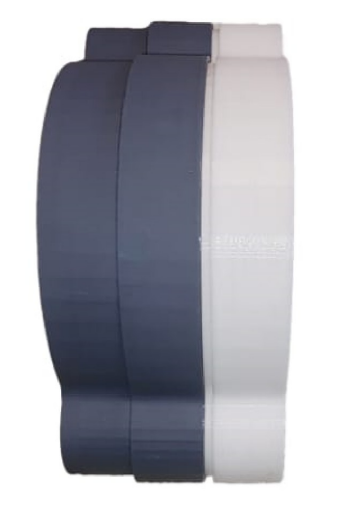

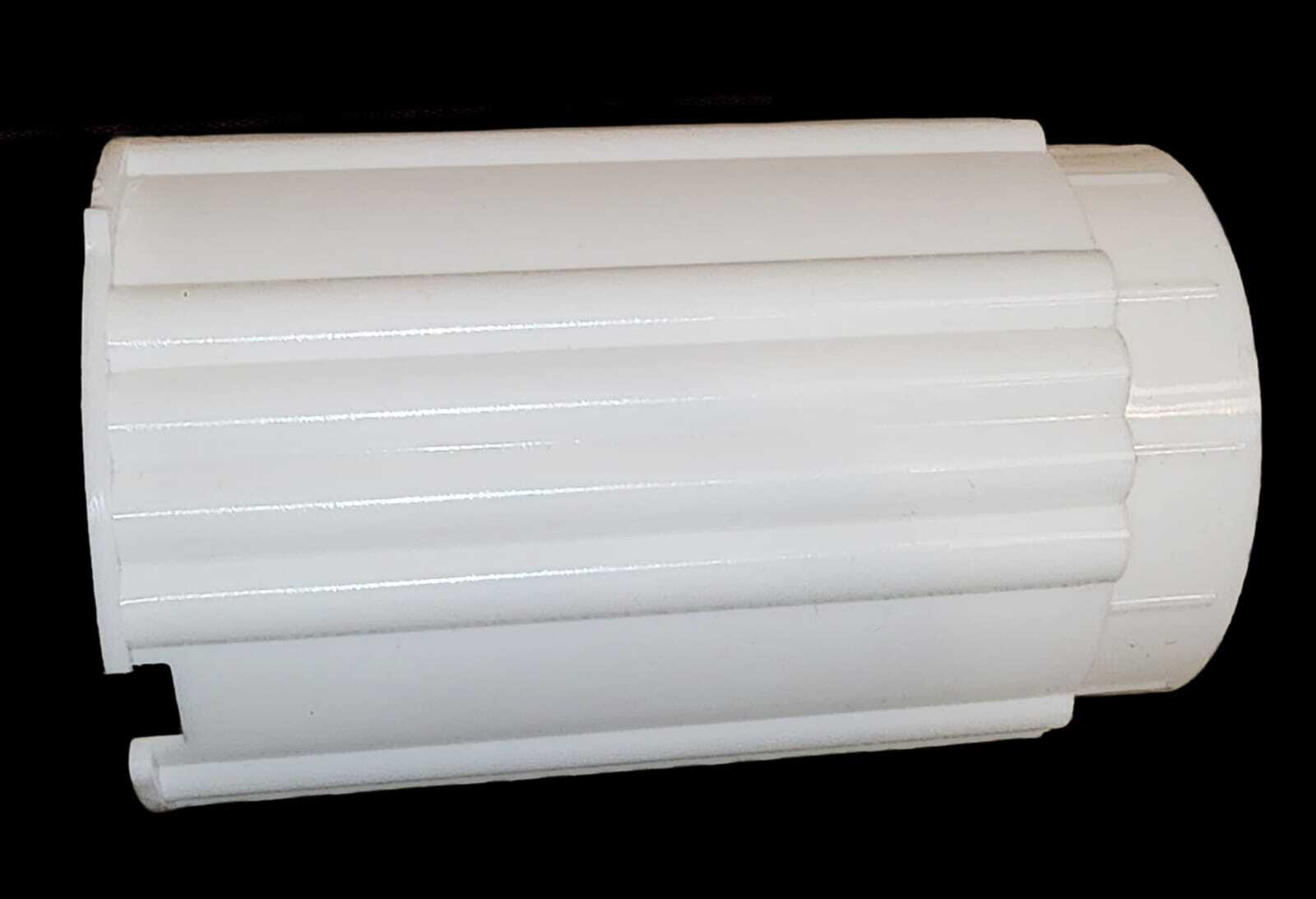

שרוול אלקטריקט טופ מתכונן לרוחבי קיר שונים וכולל אטם חרושתי בקוטר.69.5 לצינור: "1, לצינור ספרינקלר.

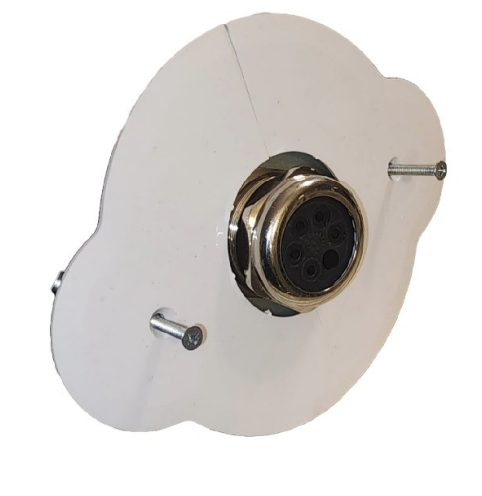

מכלול השרוול יכול להתחלף לכל קוטר צינור או לכבילה .לרבות: משטחי מתכת במגוון קטרים. בתוספת אטם משלמה לכבילה או מזגן ההתקן יכול להשתנות למעבר כבילה מק"ט 1022 או למזגן 1023.

(להתקנה עצמית)

שים לב:

בהתקנת השרוול בין התפסות יש לפלס את השרוול במקביל לרצפה הממ"ד. ולעגן השרוול בשני מסמרים בחורים הנמצאים באוזני השרוול.

הערה חשובה להתקנת כל אטם חרושתי למעבר צינור ספרינקלר !!!

במספר פרוייקטים נתקלנו בדליפה שנבעה מהתקנת האטם מתוך הממ"ד במעבר צינור הספרינקלר מהמבואה לממ"ד.

התברר שהתקלה נבעה מכמה סיבות עיקריות שאינן קשורות לאטם החרושתי או לשרוול המעבר:

1. אי סגירת 4 ברגי ההידוק חזק או לא בהצלבה, או בסגירה פעם אחת ולא פעם שנייה .

2. צינור הספרינקלר הנכנס לממ"ד עוגן לפני סגירת 4 ברגי ההידוק ע"י חבקים ייעודיים. הן מחוץ לממ"ד, והן  בתוך הממ"ד. הואיל וצינור המתזים נכנס לתוך הממ"ד מהמבואה בחיבור זוויתי של 90 מעלות. קורה לא אחת שכניסת הצינור לממ"ד אינה ב 90 מעלות והצינור נכנס בזווית שקבע צינור ההזנה הראשי, כלומר: נכנס עקום.  עיגון הצינור הן מחוץ לממ"ד והן מפנים הממ"ד יקבע סופית את זווית הכניסה ומעבר הצינור בתוך האטם החרושתי.

3. סגירת 4 ברגי האיטום שבאטם לא מסוגלת לישר את הצינור ויווצרו מרווחים בין האטם החרושתי לבין צינור המתזים. משם תהיה דליפה שתאלץ לשחרר את צינור המתזים מהעגינה שלו קודם לסגירת האטם החרושתי ורק לאחר מכן לעגן את הצינור למקומו או: לעגן שנית את הצינור במקומו וכפי שהוא נמצא במרכז האטם ללא לחץ מכאני על דופן האטם.

המלצה חמה: יש להנחות (פתיחת מלאכה) את אנשי המקצוע (מתקיני המתזים) על נוהל עבודה תקין או לחילופין ליצור קשר עם מחלקת השרות של אלקטריקט בע"מ ונענה ברצון לכל שאלה.

2. בסגירת 4  ברגי ההידוק  יש לעשות שימוש בבוקסה 11 מ"מ ארוכה ולהמתין מספר שניות ולחזור על הפעולה לאחר שהאטם החרושתי התכווץ על צינור הספרינקלר והתרחב לצדדים.

3. בהתקנים הכוללים שרוול כגון: התקן "תאומים" יש לסגור את 2 הברגים משני צידי האטם (אוזני האטם) ורק לאחר מכן לסגור בהצלבה את 4 ברגי ההידוק של האטם.

תודה חזן יעקב

מנכ"ל
