מק"ט: 2041

התקן מזגן "סימפל 2 " לממ"ד



התקן מזגן מאושר פקע"ר למזגן בחדר ממ"ד

. שרוול ההתקן מגיע ברוחב קיר 200 מ"מ וממוקם בין התפסות. ניתן להזמין שרוול מאריך מק"ט 2041-7.

ההתקן כולל: צינור ניקוז 20 מ"מ באורך 3 מ'+ מחבר 20X32 לחיבור לביוב, מכסה פולימרי להגנה בפני חדירת בטון להתקן או בפני חדירת טיח.

להתקן כיסוי גמר דקורטיבי שקובע גם את גובה התקנת המאייד מעל מכלולים פנימים של התקן סימפיל.

. לפני התקנת המאייד יש לשבור את חלקו העלין של הכיסוי. (קו התקנת מאייד). יחודו של ההתקן שכניסת צנרת המזגן כבל החשמל מהמבואה תעשה ישירות לאחורי המאייד ללא כיפוף צנרת המזגן הצידה, הגורמת (במקרים רבים) להורדת קוטר צינור המזגן ולעליית לחץ ראש המדחס, המקצר את חיי המדחס משמעותית.

להתקן אטם פטמות המורכב על משטח מתכת ובו 2 חורים לברגים המעגנים אותו לאומים פנימים. בתוך ההתקן מורכב ברז תלת דרכי וצינור ניקוז לדלי מובנה, לריקון מי המאייד לדלי. על גבי הברז סימון בצבע אדום להסטה ידית השליטה של הברז בזמן חירום. בזמן אירוע כל שעל המשתמש לעשות לפתוח את 2/3 מכסה דקורטיבי, לפרוס את צינור הניקוז למיכל אגירה (דלי) להסית את ידית הברז למצב חירום (צבע אדום ע"ג הידית)

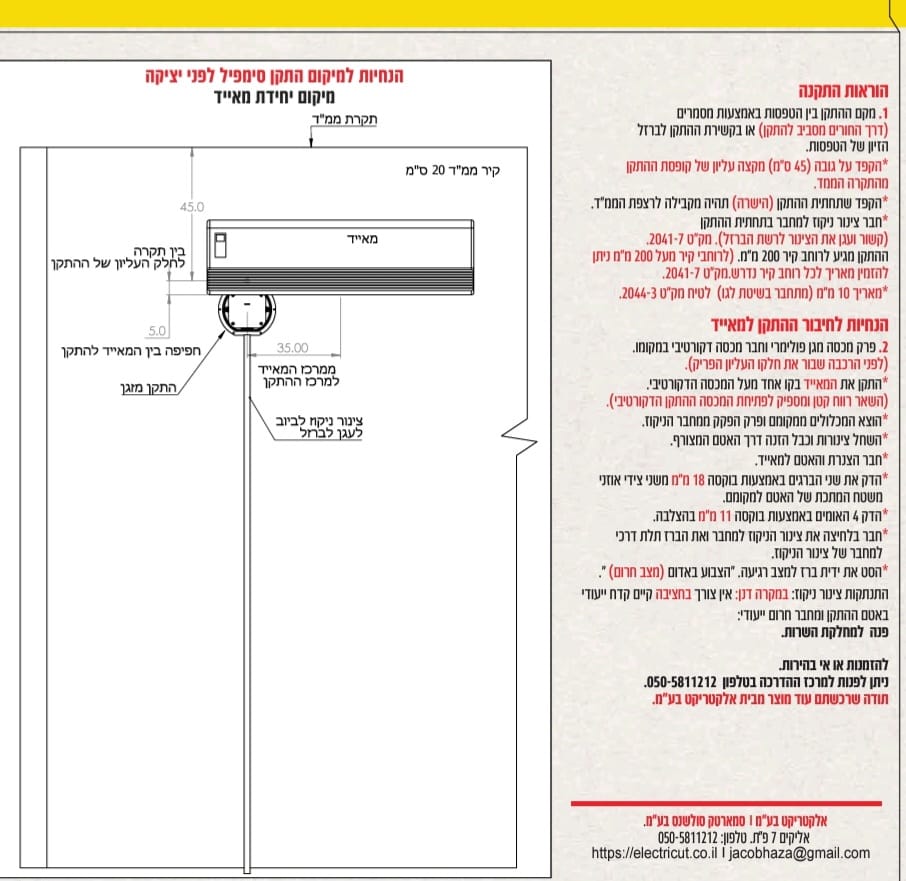

מיקום ההתקן בתפסות:

יש למקם את ההתקן בין התפסות על פי הוראות ההרכבה ולדאוג שההתקן יהיה מאוזן לרצפת הממ"ד . יש לוודא את גובה ההתקן מתקרת הממ"ד ולדאוג שצינורות המזגן יכנסו מהצד הקרוב ביותר לחיבורם בתוך המאייד.

• התקן מזגן סמפל 2

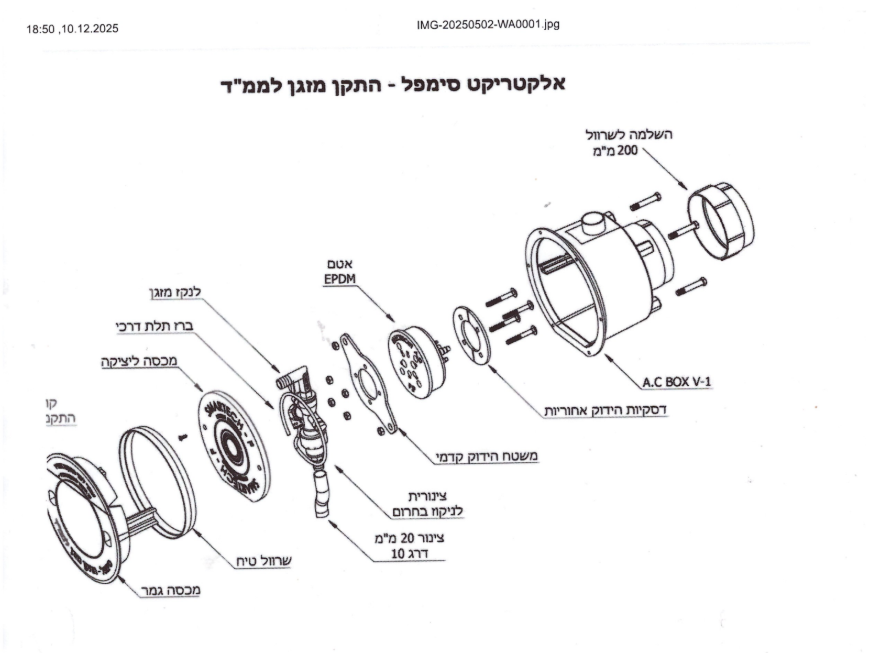

• פריסת חלקים
• הוראות התקנה גבהים
• התקן סימפיל/מזגן בין הטפסות
• מק"ט 2042-1 התקן חירום להתנתקות צינור ניקוז
• מק"ט 2044-4 מחבר 20X32 חיבור צינור ניקוז לביוב
• מק"ט 2042-4 מאריך אחורי לקבלת 200 מ"מ (משמש גם תוספת 35 מ"מ) בחיבור מאריך נוסף (הזמנה נפרדת)
• מק"ט 2041-7 מאריך לרוחבי קיר שונים מעל 200 מ"מ (הזמנה נפרדת)
• מק"ט 2041-9 מכסה דקורטיבי קו עליון מאייד לשבירה חומר ABS איכותי

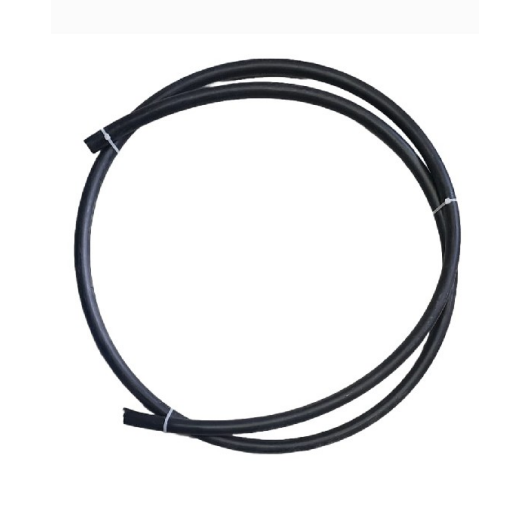

• מק"ט 2044-5צינור ניקוז מזגן 3ץ3 מטר
• מק"ט 2044 סט לצינור "4 מיועד לממ"ד שלא בוצעה הכנה למזגן או סט חלקים פנימי להתקן סימפיל

• אישור פיקוד העורף
• אישור מכון התקנים
• מפרט טכני
