מק"ט: 1091

אטם חרושתי 69.5 מ"מ (ערום). לשרוול "3 ביציקת הבטון לצינור ספרינקלר "1

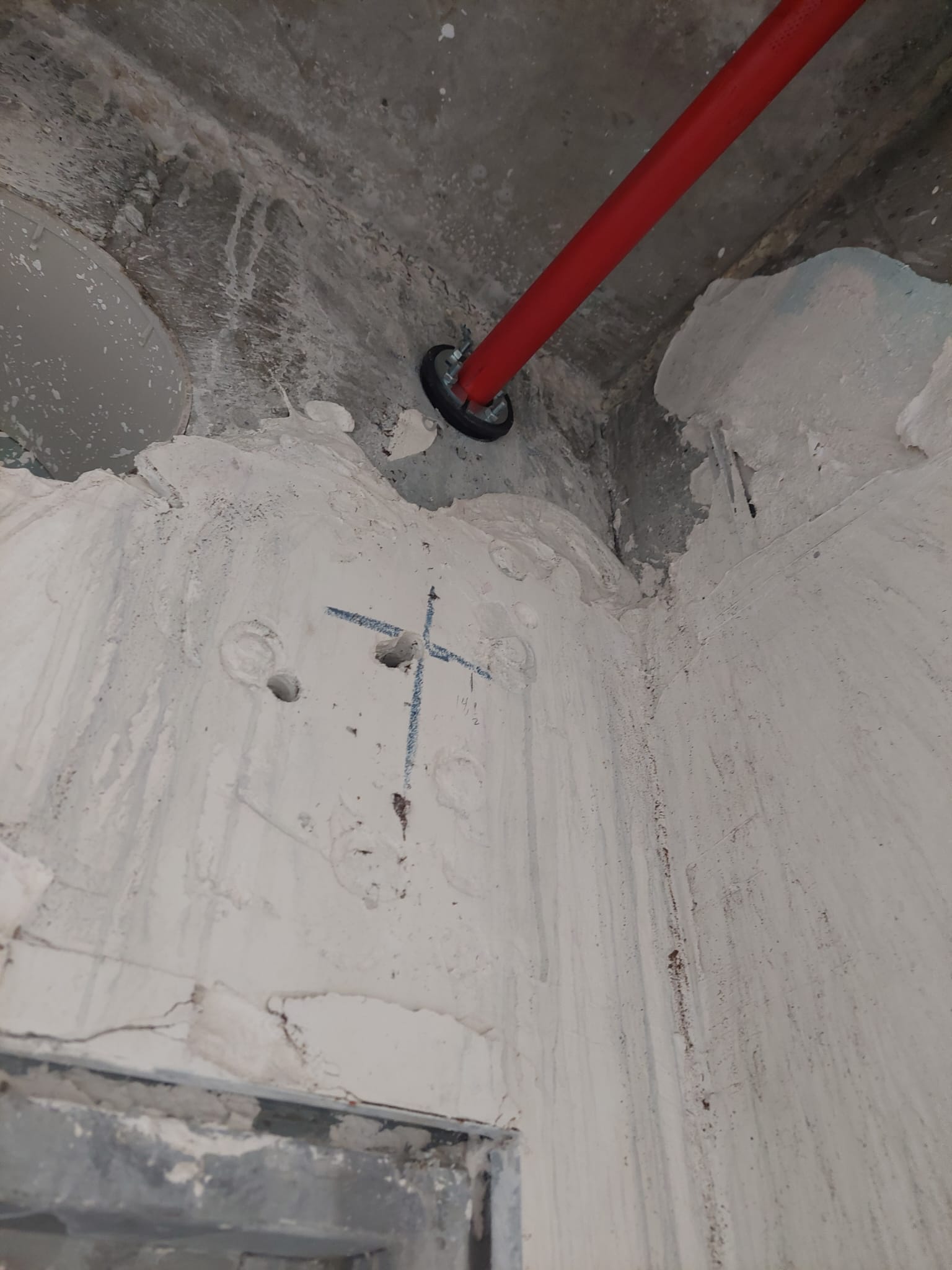

אטם חרושתי 69.5 (ערום) לשרוול "3 ביציקת הבטון לצינור ספרינקלר "1 או כבילה

אטם חרושתי בקוטר 69.5 למעבר בשרוול ביציקת הבטון מאושר פקע"ר לצינור "1 ספרינקלר. מצידו החיצוני של קיר פנימי מרחב מוגן. בתוספת פח אוזנים גדולות ניתן להרכיב את האטם מתוך הממ"ד באמצעות 2 ברגי מיתד 5/16 8.8. האטם חייב לעבור בשרוול יעודי על פי תקנות פקע"ר

ניתן להפוך את האטם למעבר כבילה באטם פנימי "1 מק"ט 1022 ולמזגן מק"ט 1023

הערה חשובה להתקנת כל אטם חרושתי למעבר צינור ספרינקלר !!!

במספר פרוייקטים נתקלנו בדליפה שנבעה מהתקנת האטם מתוך הממ"ד במעבר צינור הספרינקלר מהמבואה לממ"ד.

התברר שהתקלה נבעה מכמה סיבות עיקריות שאינן קשורות לאטם החרושתי או לשרוול המעבר:

1. אי סגירת 4 ברגי ההידוק חזק או לא בהצלבה, או בסגירה פעם אחת ולא פעם שנייה .

2. צינור הספרינקלר הנכנס לממ"ד עוגן לפני סגירת 4 ברגי ההידוק ע"י חבקים ייעודיים. הן מחוץ לממ"ד, והן בתוך הממ"ד. הואיל וצינור המתזים נכנס לתוך הממ"ד מהמבואה בחיבור זוויתי של 90 מעלות. קורה לא אחת שכניסת הצינור לממ"ד אינה ב 90 מעלות והצינור נכנס בזווית שקבע צינור ההזנה הראשי, כלומר: נכנס עקום. עיגון הצינור הן מחוץ לממ"ד והן מפנים הממ"ד יקבע סופית את זווית הכניסה ומעבר הצינור בתוך האטם החרושתי.

3. סגירת 4 ברגי האיטום שבאטם לא מסוגלת לישר את הצינור ויווצרו מרווחים בין האטם החרושתי לבין צינור המתזים. משם תהיה דליפה שתאלץ לשחרר את צינור המתזים מהעגינה שלו קודם לסגירת האטם החרושתי ורק לאחר מכן לעגן את הצינור למקומו או: לעגן שנית את הצינור במקומו וכפי שהוא נמצא במרכז האטם ללא לחץ מכאני על דופן האטם.

המלצה חמה: יש להנחות (פתיחת מלאכה) את אנשי המקצוע (מתקיני המתזים) על נוהל עבודה תקין או לחילופין ליצור קשר עם מחלקת השרות של אלקטריקט בע"מ ונענה ברצון לכל שאלה.

2. בסגירת 4 ברגי ההידוק יש לעשות שימוש בבוקסה 11 מ"מ ארוכה ולהמתין מספר שניות ולחזור על הפעולה לאחר שהאטם החרושתי התכווץ על צינור הספרינקלר והתרחב לצדדים.

3. בהתקנים הכוללים שרוול כגון: התקן "תאומים" יש לסגור את 2 הברגים משני צידי האטם (אוזני האטם) ורק לאחר מכן לסגור בהצלבה את 4 ברגי ההידוק של האטם.

תודה חזן יעקב

מנכ"ל
