טבלה לקבלת צינור טלס לכל רוחב קיר ובכל שיטת בניה

טבלת יצירת רוחב קיר נדרש.

לקוח יקר. "טלס" מרירון מסדרת 10000 מתכוונן לכל מידת קיר רצויה לנוחיותך טבלה להרכבה או שינוי "טלס".  בהצלחה.

לנוחיות טבלת מידות להרכבה מהירה באתר הבניה.

• "טלס" מחליף כל צינור מרירון קיים מתאים גם לקוטר 16, 18 מ"מ של בורג דיוודג. האמור בטבלה זו נכון לכל שיטת בניה.
• ב"טלס" ניתנה מחשבה על כיוון מהיר  באתר הבניה ומניעת כל חיתוך של צינור לקבלת מידה רצויה בקפיצות של 10 מ"מ.
• ,"טלס"בנוי ממיטב החומרים פוליפרופילן. שיעור התפשטות או התכוצות שלו היא פי 0.05 לעומת פי 5 עד פי 8 מפי וי סי.
• בשינוי ממרירון רגיל אין לטלס קונוסים לחליצה וכל האטמים שקועים מתחת לפני בטון. יש לו אף מים מובנה השקוע 10 מ"מ מפני בטון.
• קיר המבנה מדוייק. לא קיימת בעיה בקירות עם חיפוי חיצוני של קונוס לכוד הגורם לכניסת רטיבות לתוך המבנה בין חיבור הקונוס למרירון או בין הצינור ליציקת הבטון.

•  הערה חשובה כל שיטות הבניה: לקבלת מידה בקפיצות של 10 מ"מ לטלס ישנם שני מאריכים: מק"ט 10007 מאריך 100 מ"מ. מק"ט 10008 120 מ"מ.

• לקבלת מידות מ 200 מ"מ עד 300 מ"מ בקפיצות של 10 מ"מ: חובה להשתמש בשימוש עם אומגה מעצור.

• להרכבה בכמויות גדולות קיים התקן הרכבה מק"ט 10009.

• הטלס תוכנן לקבלת מידות סטנדרטיות בבנין כגון 200 250, 300 ללא שימוש בהתקן הרכבה. ע"ג הטלס שני קווים (שגמים) ברורים המאפשרים הרכבה מהירה עם אומגה ללא צורך בשימוש בהתקן הרכבה

•  הטלס מגיע עם אומגה מעצור מורכבת.  מידת הטלס היא 200 מ"מ. אין חובה להשתמש באומגה מעצור. ניתן לסגור את הטלס והמידה שתתקבל תהיה 200 מ"מ. האמור לכל שיטות הבנייה.

• לקבלת מידה 300 מ"מ ללא שימוש באומגה. ניתן לחבר מאריך 120 מ"מ  מק"ט 10008 ולסגור את הטלס עד הסוף.או בשימוש באומגה לכל מידה עד למידה 410 מ"מ מכל 10 מ"מ.

• לקבלת מידה 280 מ"מ ניתן לחבר מאריך 100 מ"מ מק"ט 10007 ולקבל מידה מ' 200 מ"מ עד 400 מ"מ בקפיצות 10 מ"מ. או לקבל מידה 280 מ"מ בסגירת הטלס עד הסוף (אין חובה להשתמש באומגה).

• מידע חשוב ביותר:לקבלת מיות גדולות מ' 300 מ"מ עד 410 מ"מ חובה שאחד המאריכים יהיה 120 מ"מ מק"ט 1008 וכל שאר המאריכים יהיו 100 מ"מ מק"ט 10007. (חיבור מספר מאריכים 120 מ"מ יגדיל את הטלס בקפיצות של 120 מ"מ) .

• הערה: בחיבור מאריך לטלס.  או מאריך למאריך, ע"ג הטלס קיים שגם (וי) לקבלת המשכיות השיניים על גבי הטלס ולקבלת מידה וחיבור מדוייק).

*   "טלס" מתחלק לשלוש קטגוריות.

א.  ממידה 150 עד מידה 190 מ"מ

ב. .ממידה 200 ממ" ועד מידה 300 מ"מ.

ג.  ממידה 300 מ"מ ועד מידה..................

א. מק"ט 1003 נקבה "טלס" למידות 150,180,190. חיבור נקבה לנקבה יעניק רוחב קיר 150 מ"מ. ניתן להשתמש בכל האטמים של אלקטריקט בע"מ .  למעט אטם מק"ט 995 Smart button.

1.  לקבלת מידות  180 190 מ"מ: חבר נקבה אחת לצינור "טלס" 10003-1  לשיטת בניה קונבנציונלית ולמק"ט 10003-2  לשיטת בניה אקואל/ ברנוביץ .החיבור נעשה בסיבוב הנקבה ימינה או שמאלה כלפי המרירון. רצ"ב תמונות להמחשה.

ב. בעקרון: טלס תוכנן לקבלת מידות כל 10 מ"מ ממידה 200 מ"מ עד 300 מ"מ. לרבות העובדה שנדרשות לא אחת מידות שונות המצריכות לחתוך כל מרירון אחר.

• לרוחב קיר בבניה ישנן מידות עקריות ב: 200, 250, 300  300, 350, 400.... בקפיצות של 50 מ"מ
• מאידך ישנם גם מידות שונות בהתאם לדרישות התכנון של המבנה ולכן טלס יודע לגדול  ב ,  10 מ"מ.
• בדרישה לכמויות גדולות במידות חורגות קיים התקן מק"ט 10009 לכיוון או הרכבה בקפיצות של 10 מ"מ
• על גבי החלק הזיכרי של הטלס  2 סימונים. כל סימון בקפיצה של 50 מ"מ לדוגמא: לקבלת 250 או 300 מ"מ ניתן לנעול  את האומגה לאחר שחלקו הפנימי הגיע לסימן. בחיבור מאריך 120 מ"מ ניתן לקבל בנעילה מהירה 350 400 מ"מ או כל מידת ביניים באמצעות השגמים שעל גבי הטלס.
• לנוחיות המשמש ובמידה ואין ברצונך למקם את האומגה במידה 300 מ"מ. קיימת אופציה מהירה לחבר מאריך 120 מ"מ מק"ט 10008 ולסגור את הטלס ל 0 והמידה המתקבלת תהיה 300 מ"מ במדוייק.
•  באותה שיטה במידה וברצוננו לקבל מידה 280 מ"מ ניתן לכוון עם מעצור האומגה אך ניתן לחבר מאריך 100 מ"מ מק"ט 10007 ולסגור את "הטלס" ל 0.
• הערה חשובה: היה וברצוננו להאריך את הטלס מעל מידה 400 מ"ה בקפיצות של 100 מ"מ חובה להשתמש במאריך 120 מ"מ מק"ט 10008 אליו מתחבר מאריך 100 מ"מ מק"ט 10007.

• מק"ט 10009 התקן הרכבה למידות חורגות בקפיצה של 10 מ"מ
• הדמיה: "טלס" 2 נקבות בחיבור מהיר אחד לשניה לקבלת 150 מ"מ

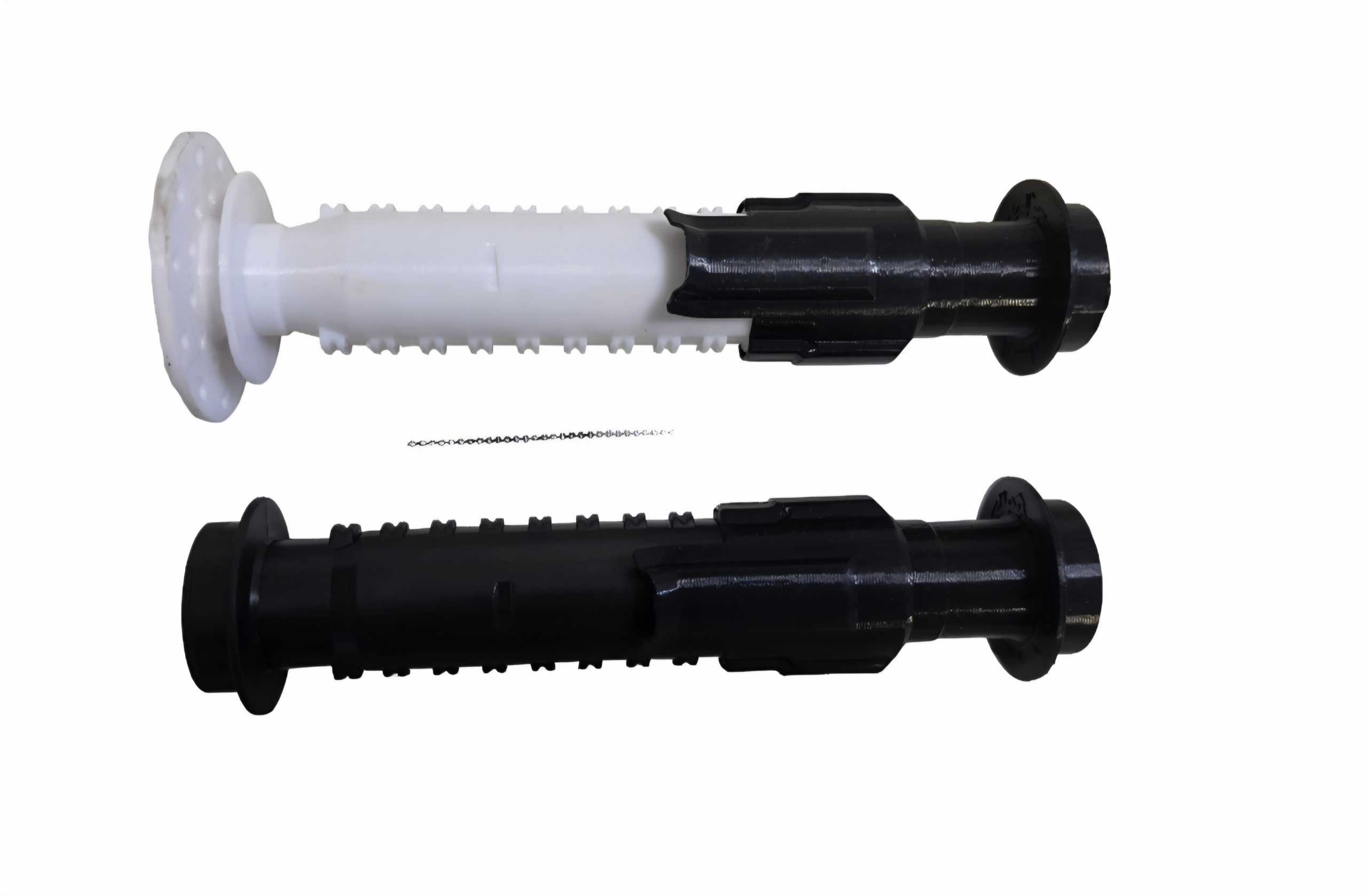

• הדמיה לקבלת מידה 180 מ"מ לכל שיטת בניה: 2 נקבת "טלס" לחלק פנימי מקטים (10005, 10006)

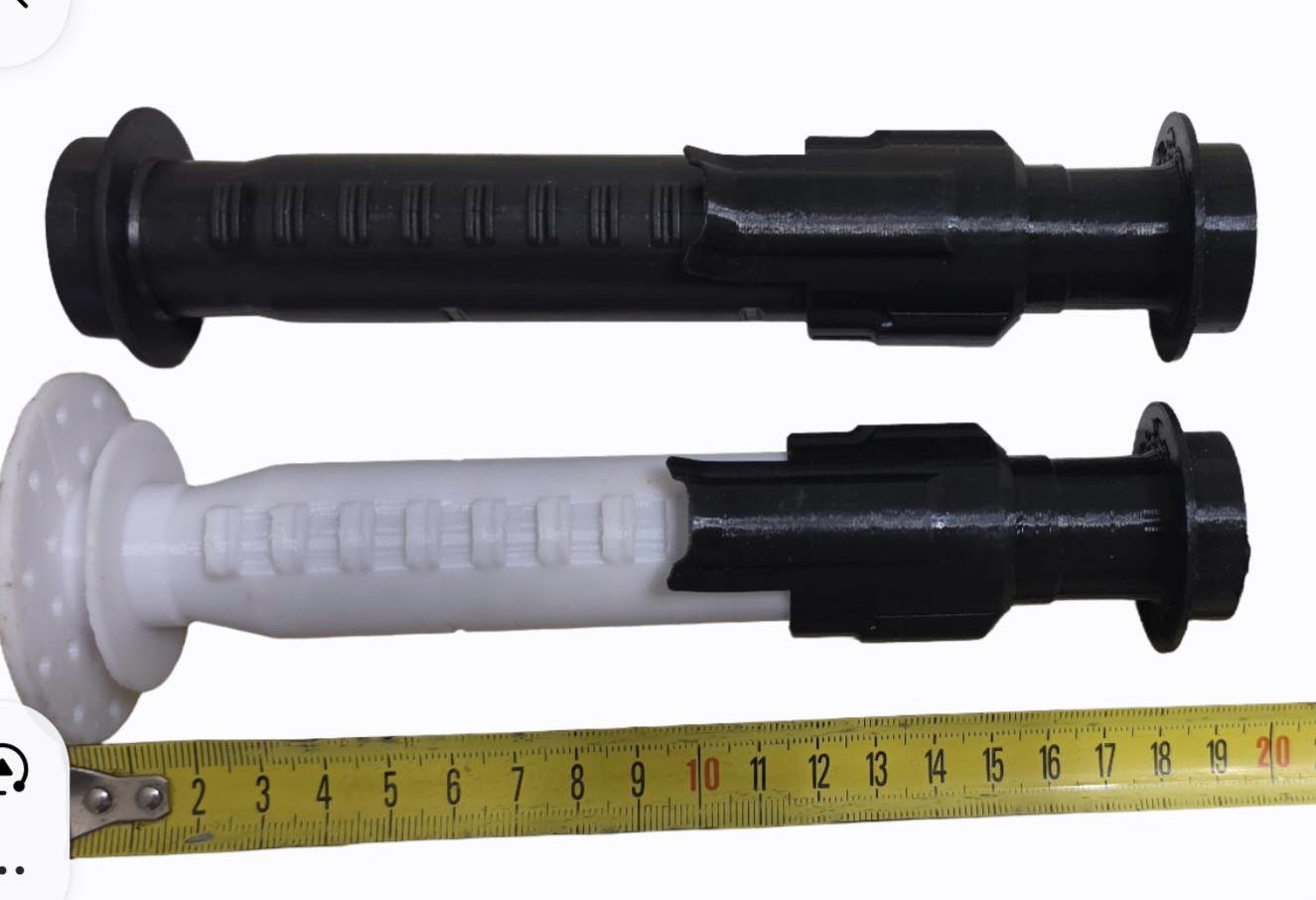

• הדמיה לקבלת מידה 190 מ"מ לכל שיטת בניה: 2 נקבת "טלס" לחלק פנימי מקטים (10005, 10006)

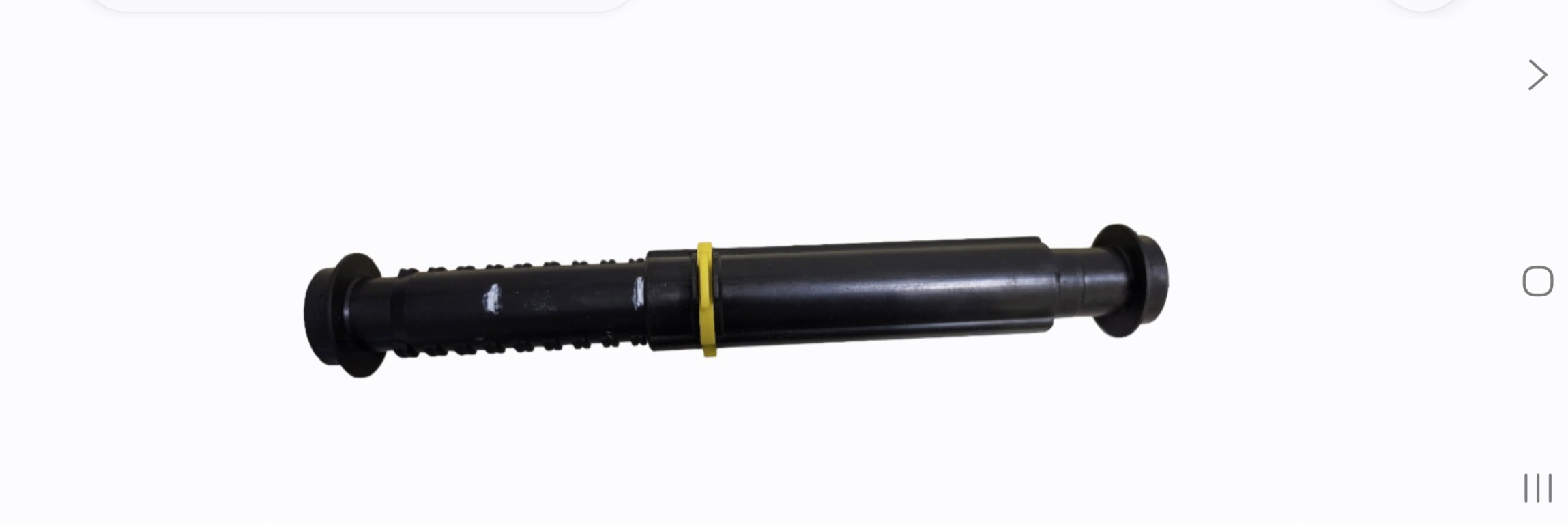

• "טלס" סימון ע"ג הצינור מידות 250, 300 מ"מ לכיוון מהיר באתר

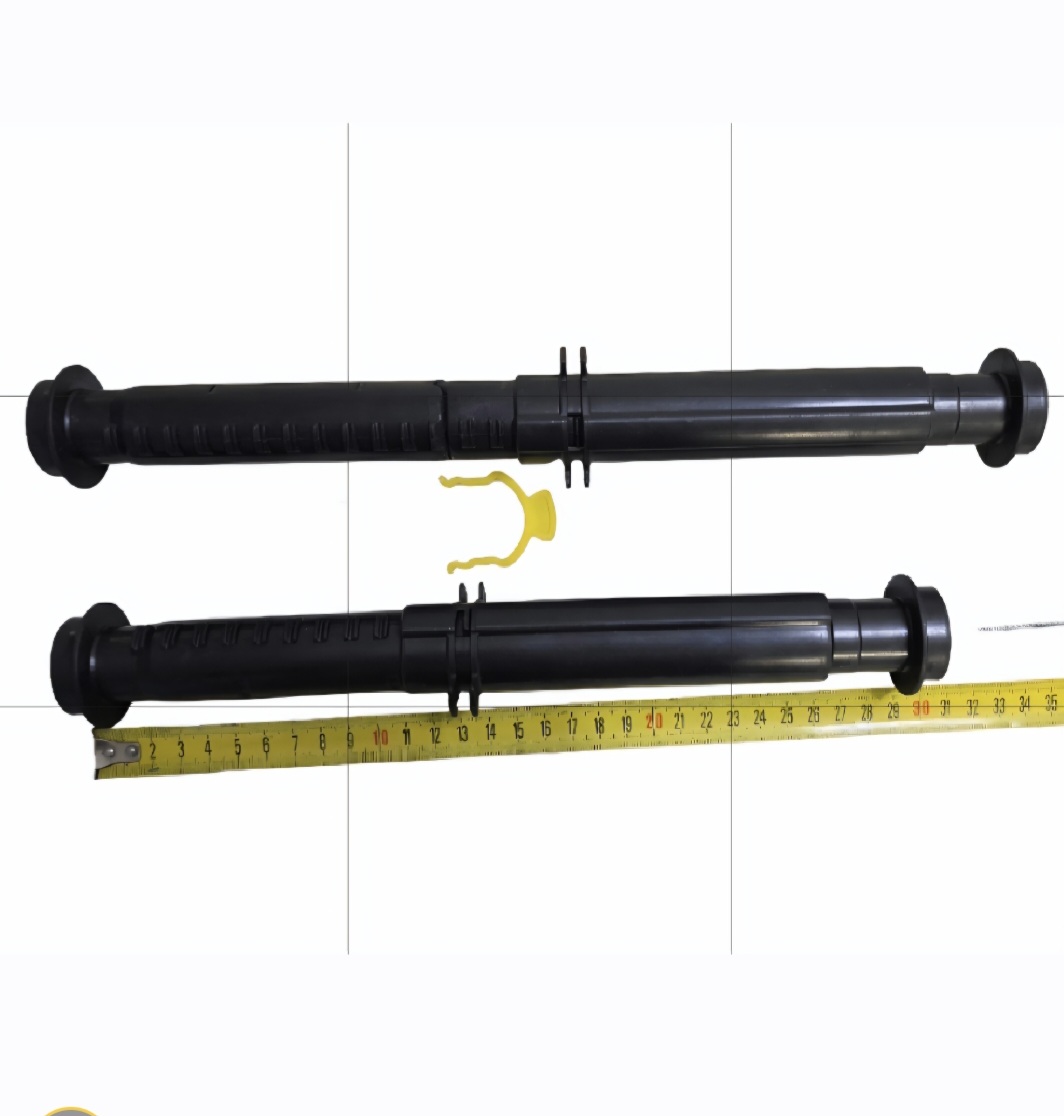

• הדמיה: לקבלת 300 מ"מל ללא אומגה ניתן להשתמש בספייסר 120מ"מ (מק"ט 10008) ולסגור "טלס" עד הסוף. לאורכים גדולים 350, 400 מ"מ (או מידות ביניים) יש להשתמש באומגה. למידה 300 ללא ספייסר עם אומגה

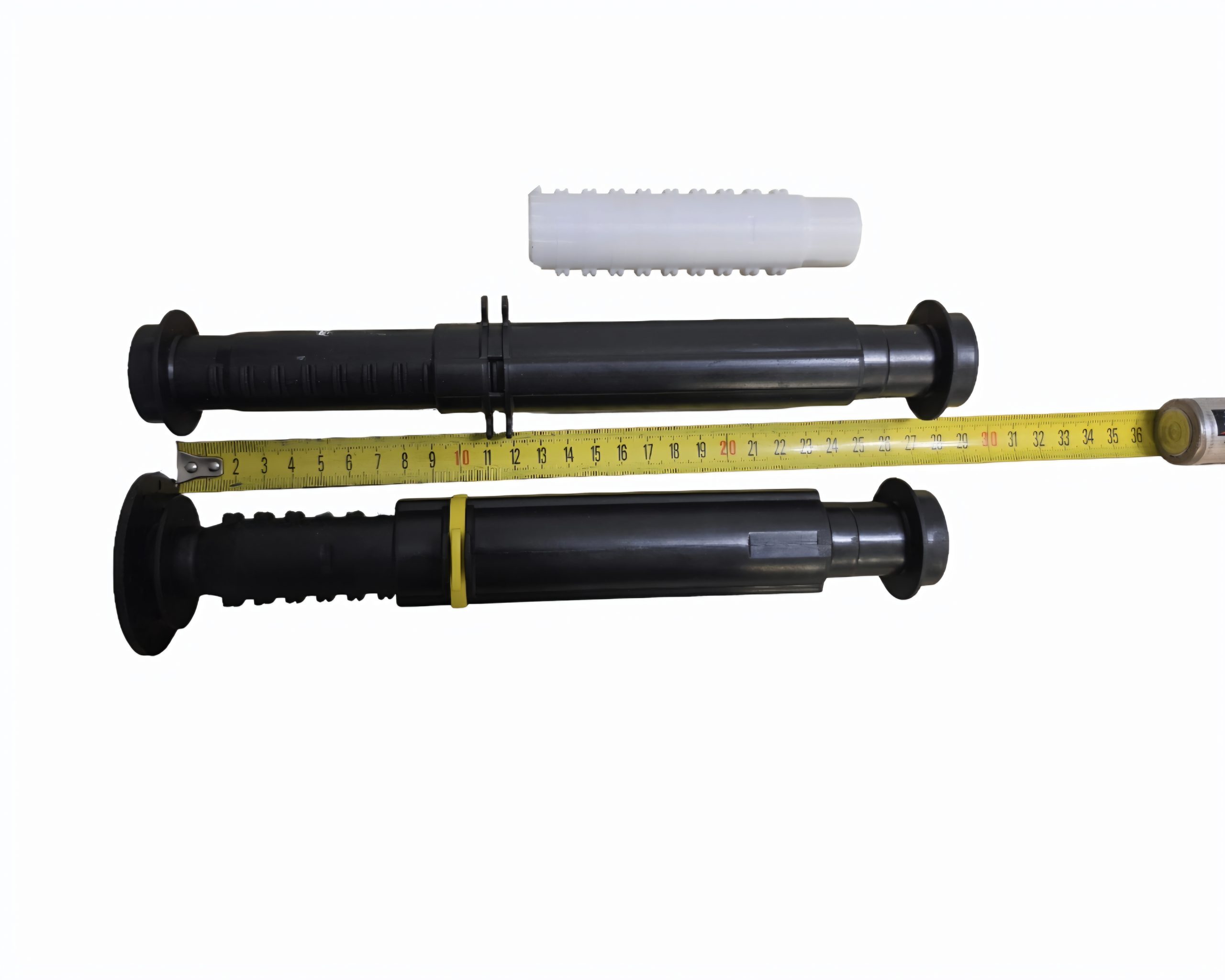

• הדמיה: לקבלת 280 מ"מ ללא אומגה ניתן להשתמש בספייסר 100מ"מ (מק"ט 10007) ולסגור"הטלס" עד הסוף (או למידות ביניים) יש להשתמש עם אומגה. או למקם אומגה ב 280 ללא סםייסר
• מק"ט 6001 ספייסר תבנית הגנה כנגד שבירת אריח מעבר לבורג דיוודג
• מק"ט 1000אטםלממ"ד מאושר פקע"ר להרכבה מכל צד של קיר מרחב מוגן. מאושר לבריכות אגירה מאגר מיםלחץ דליפה 11 בר בבדיקת מכון התקנים
• מק"ט 995 אטם לממ"ד, מאושר פקע"ר להרכבה מכל צד של קיר מרחב מוגן.
• מק"ט 990 Sart buttn אטם עם זנב בקורת תליש לשיטת אקואל / ברנוביץ
• מק"ט 981 Easy button אטם מעטפת
