מק"ט: 2048

התקן תאומים פורק לחץ לחדר רטוב / כולל אלחוזר ופקק חירום מתכונן לרוחב קיר 200, 220, 250, 300. +

פורק לחץ לחדר רטוב " מסדרת התקן תאומים" התקן אחד בשרוול מתכוונן לארבעה ישומים למניעת החלפה בין התקנים בממ"ד או ריבוי התקנים באתר.

• ההתקן היחידי בשוק המתאים לדרישת פקע"ר גם לכבלים וגם לצנרת וגם לפורק לחץ בהתקן אחד ספרינקלר/ כבילה/ או באותו שרוול עבור "פורק לחץ".

• כל התקן אחר מצריך לפחות 3 התקנים שונים בממ"ד ראשון: לכבילה, השני לצנרת השלישי לחדר רטוב "פורק לחץ".

• תאומים:מתאים לדרישות המתכננים לקוטר "4 או "3 דרישות ישנות לאטמים חרושתיים השרוול יעודי ביציקת הבטון.
• ראה אישור פקע"ר להתקן בפוסט זה.

אחת הבעיות הנפוצות ביותר באתרים היא החלפה בין שני התקנים או ריבוי התקנים בממ"ד המורכבים בין הטפסות הגורמת לפתיחת ההתקנים בממ"ד אחרי טיח. למרות שבהתקני אלקטריקט טופ כבילה / ספרינקלר המכלול הפנימי ניתן להחלפת בין התקן להתקן. בכל זאת צריך לפתוח את ההתקנים למציאת המכלול הנכון.

התקן תאומים פתר את נושא ההחלפות לחלוטין.

• התקן אלקטריקט טופ ספרינקלר מגיע באטם חרושתי עם קדח לצינור ספרינקלר "1.
• התקן אלקטריקט טופ כבילה מגיע באטם חרושתי שבתוכו אטם השלמה לכבילה הכולל פטמות אטומות. כנגד דליפה בממ"ד. מק"ט 1022
• התקן תאומים AC מגיע באטם חרושתי "1 שבתוכו אטם השלמה למיזוג הכולל פטמות אטומות. כנגד דליפה בממ"ד. מק"ט 1023. בבחירת ההתקן למעבר צנרת מזגן כל מה שמשתנה הנו האטם פטמות הפנימי במיועד למגוון צינורות מיזוג וחשמל למזגן

• התקן תאומים פריקט לחץ מגיע באותו שרוול מתכוונן המאפשר החלפת המכלול הפנימי וקבלת התקן רצוי במקום הנכון.

• במידה  ובוצעה החלפה בין התקנים ספרינקלר לכבילה/ פורק לחץ.  למרות שהתקן כבילה בדרך כלל אינו נפתח למעבר כבלי חשמל או תקשורת. ומשם תהיה דליפת אויר. חובה לפתוח את ההתקנים להחלפה בין המכלולים הפנימיים.
• במקרה של תאומים לכבילה או ספרינקלר לא צריך לפתוח התקנים כל ההתקנים אטומים לדליפת גזים ע"פ תקנות פקע"ר.

• לתשומת לב: התקן תאומים פותח למנוע פתיחת התקנים כתוצאה מהחלפה בין התקנים. היה והוחלף התקן תאומים AC  בממ"ד עם התקן אחר יש להחליף בין אטם הפטמות הפנימי מק"ט 1023 לצנרת מזגן לבין האטם לכבילה מק"ט 1022 ולאחרונה התקן לחדר רטוב (מקלחת).

• בשיווק התקנים מעורבים לממ"ד יש לשים לב שהשרוול האחורי של תאומים AC מגיע בצבע לבן ושאר ההתקנים מגיעים בצבע שחור,

---

לאור ריבוי ההחלפות בין התקנים כל פתרון שניסינו למניעת התופעה כגון:

• צביעת השרוול האחורי (המתכוונן) בצבע שונה לכבילה ובצבע אחר לספרינקלר   לא הואיל ועדין קיימת תופעת החלפה בין התקנים.
• התופעה חמורה הרבה יותר בעירוב התקנים של שתי חברות שונות או אפילו של אותה חברה ובאותו ממ"ד ששרוול ההתקן שונה. תופעה המאלצת חציבה.

• התקן תאומים (פורק לחץ) מק"ט 2048 יועד לנוחיות האתר וקבלת גמר ואסטטיות לאחר גמר הטיח.

• להתקן זה:  מצורף פקק חירום הניתן להברגה במקרה חירום כנגד לחץ הדף גבוה כתוצאה מנפילת מטען בגב ההתקן הפונה לקיר החיצוני.

אישור פקע"ר להורדה כולל 2 אישורים שונים לכבילה או ספרינקלר.

(להתקנה עצמית)



• מק"ט:2048 התקן תאומים מתכונן לעל רוחב קיר ופורק לחץ אלחוזר מובנה

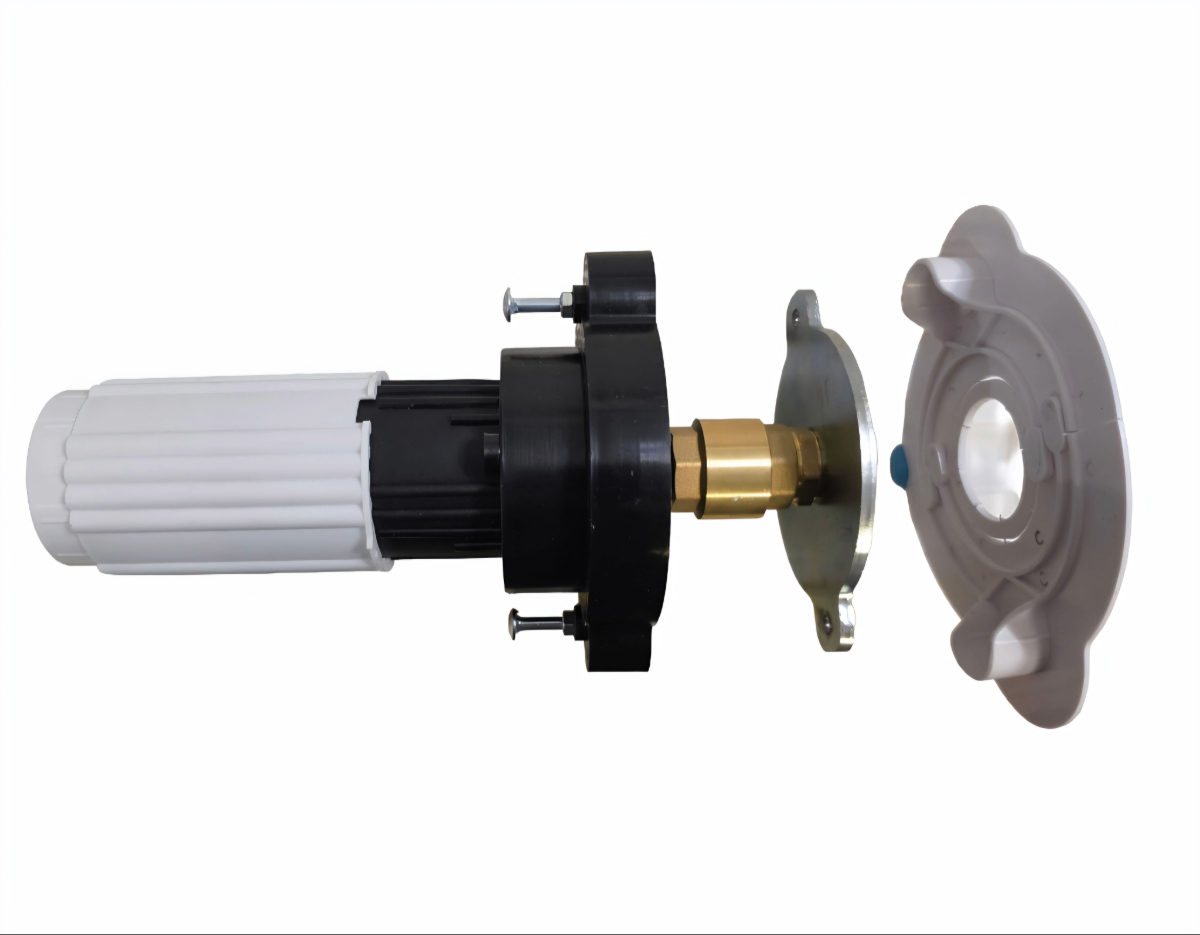

• הדמיה: פריסת חלקים התקן תאומים לחדר רטוב

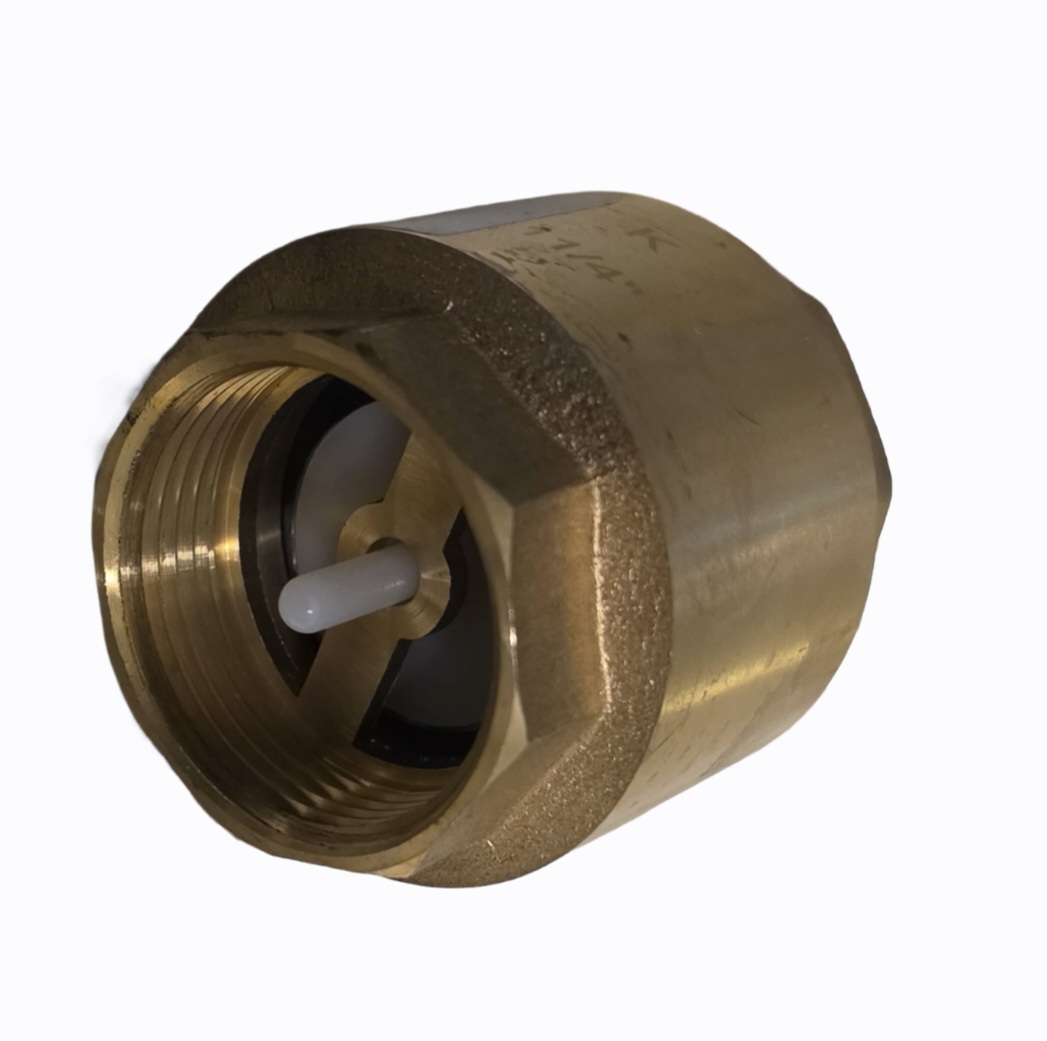

• מק"ט:2048-1 שסטום אלחוזר

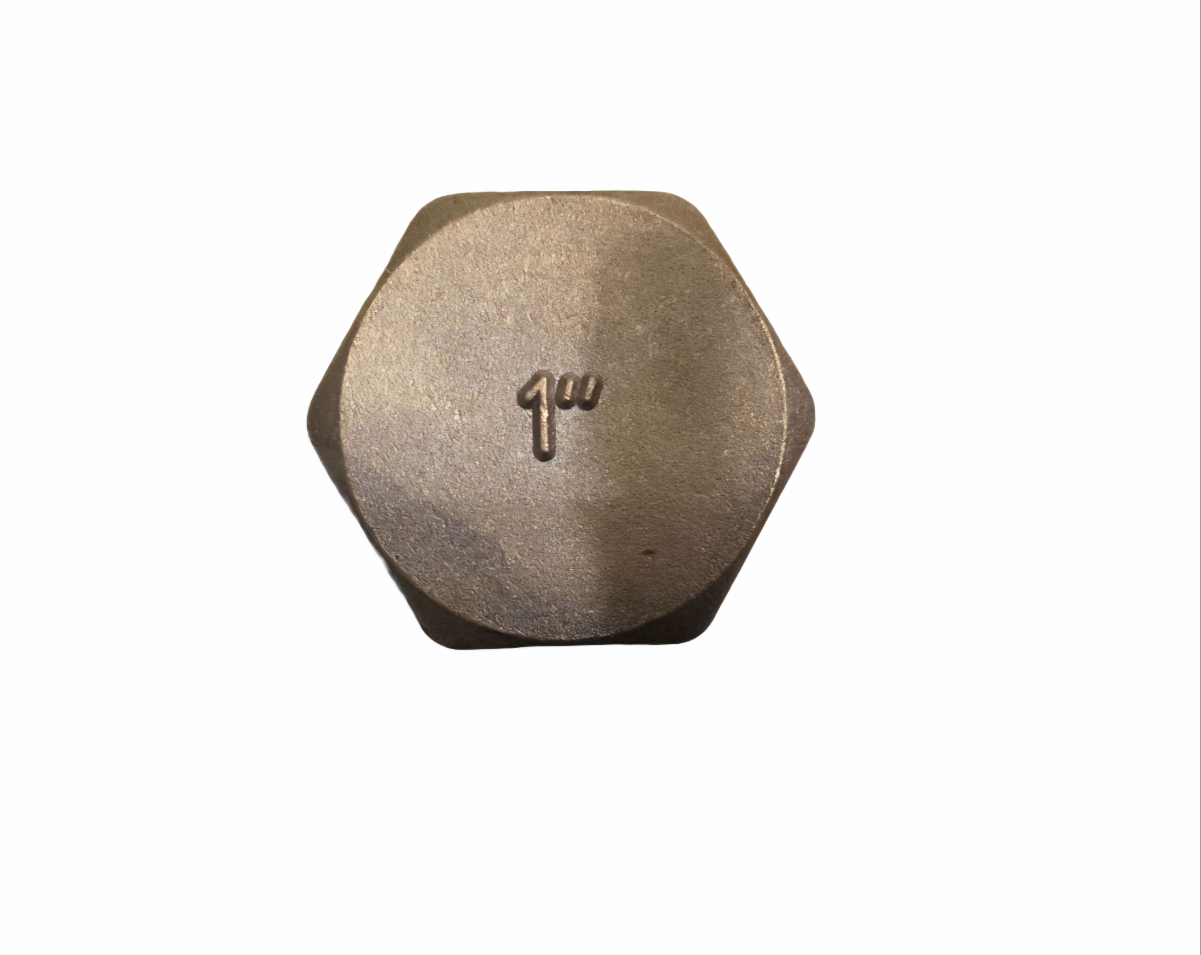

• מק"ט :2048-2 פקק חירום לאיטום ההתקן בזמן חירום
• הדמיה: הארכת ההתקן למידה 300 מ"מ
• מק"ט 2058 מאריך סופי תוספת 100 מ"מ
• מק"ט: 2061 שרוול אחורי למידה מעל 300 מ"מ וחיבור למאריך 100 מ"מ מק"ט 2058
• מק"ט: 2061-4 מאריך 25 מ"מ (בשיטת לגו) לשרוול תאומים
• 2061-9 כיסוי גמר לרחר טיח להתקן כבילה / תאומים

• אישור פיקוד העורף
